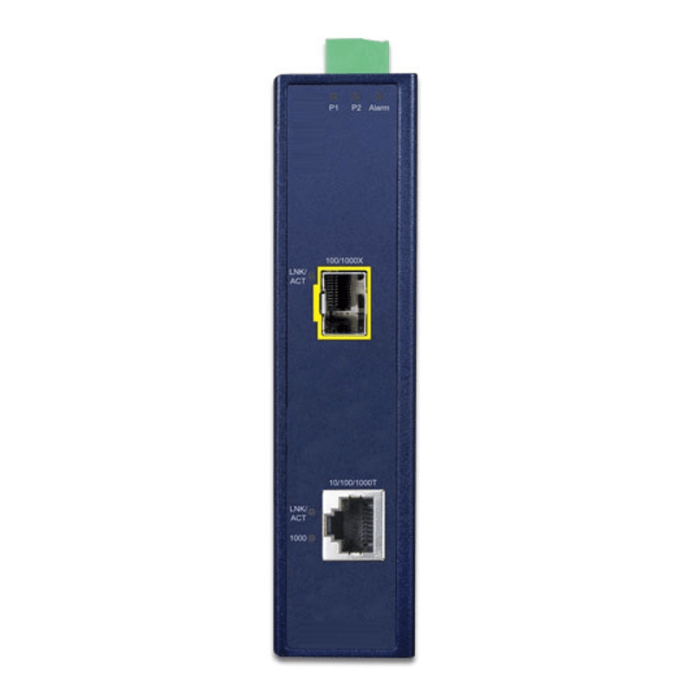

Industriele DIN Rail Converter 1x10/100/1000Base-X en 1xSFP 100/1000Base-T, excl. SFP

Industriële Gigabit Switch – 1x RJ45 + 1x SFP met Redundante Voeding
Deze industriële switch biedt een compacte maar krachtige netwerkoplossing met één 10/100/1000BASE‑T RJ45‑poort en één 100/1000BASE‑X SFP‑fiber‑interface. Ontworpen voor veeleisende industriële omgevingen, combineert hij robuuste bescherming met betrouwbare prestaties, diverse LED‑statusindicaties, redundante voeding en uitgebreide beveiliging tegen elektrische storingen.

Hoogtepunten

• Koper Interface: 1 x 10/100/1000BASE‑T RJ45, Auto‑MDI/MDI‑X, auto‑negotiation
• Fiber Optic Interface: 1 x 1000BASE‑SX/LX/BX SFP, compatibel met 100BASE‑FX SFP
• Redundante voeding: DC 12~48V met polariteit reverse bescherming + 24V AC adapter mogelijk
• Alarmfunctie: 1 relaisuitgang bij voedingsfout (1A @ DC 24V)
• ESD/EFT Bescherming: 6kV DC ESD en 6kV DC EFT
• Behuizing: IP30 metalen behuizing, compact en robuust
• Montage: DIN‑rail of wandmontage
• Temperatuurbereik: -40 °C tot +75 °C
• Luchtvochtigheid: 5% – 95% (niet condenserend)

Status LEDs

• System & Power:
  • DC Power 1 – Groen
  • DC Power 2 – Groen
  • Power Fault – Groen
• Per Koperen Poort:
  • LNK/ACT – Groen
  • 1000 – Groen
• Per SFP Interface: LNK/ACT – Groen

Connector & Aansluitdetails

• Voedingsconnector: Verwijderbare 6‑pins terminal block
• Pinout:
  • Pin 1/2 – Power 1
  • Pin 3/4 – Fault Alarm
  • Pin 5/6 – Power 2

Prestaties & Transmission

• Flow Control: Back pressure bij half duplex, IEEE 802.3x pause frame bij full duplex
• Fabric: 4 Gbps
• Throughput: 2.97 Mpps @ 64 bytes
• MTU / Jumbo Frame: Tot 9216 bytes

Kabel Compatibiliteit & Afstand

• 10/100/1000BASE‑T: Cat3/4/5/5e/6 UTP (max. 100 m), 100‑ohm STP (max. 100 m)
• 1000BASE‑SX: Multimode (50/125µm of 62.5/125µm), tot 550 m (afhankelijk van SFP)
• 1000BASE‑LX: Singlemode (9/125µm), tot 10/20/30/40/50/60/70/120 km (afhankelijk van SFP)
• 100BASE‑FX: Multimode tot 2 km / Singlemode tot 20/40/60 km (afhankelijk van SFP)

Conformiteit & Tests

• Ethernet Standaarden: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x
• Regelgeving: FCC Part 15 Class A, CE
• Stabiliteitstests:
  • IEC 60068‑2‑32 (free fall)
  • IEC 60068‑2‑27 (schok)
  • IEC 60068‑2‑6 (vibratie)

Omgeving

• Bedrijfstemperatuur: -40 °C tot +75 °C
• Opslagtemperatuur: -40 °C tot +75 °C
• Luchtvochtigheid: 5% – 95% (niet condenserend)

Let op

De levering is exclusief voeding Artnr. 05067124V30W en SFP-modules Artnr. R22138 (MultiMode) of Artnr. R22139 (SingleMode)
