Afgeschermde netwerkkabel: UTP, FTP of S/FTP?
Ga je een kopernetwerk aanleggen? Dan kies je niet alleen tussen bijvoorbeeld Cat6 of Cat6A, maar ook tussen een afgeschermde of niet-afgeschermde netwerkkabel. Begrippen als UTP, FTP, U/FTP en S/FTP kom je daarbij al snel tegen.
Welke afscherming je nodig hebt, hangt vooral af van de omgeving waarin je de kabel installeert en de mogelijke elektromagnetische storingsbronnen.
Wat is een afgeschermde netwerkkabel?
Een koperen datakabel bestaat uit getwiste aderparen. Bij een afgeschermde kabel worden deze aderparen en/of de kabel als geheel voorzien van folie of vlechtwerk.
Deze afscherming helpt om elektromagnetische interferentie (EMI) van bijvoorbeeld voedingskabels, elektromotoren en andere elektrische apparatuur te beperken. Hierdoor zijn afgeschermde kabels vooral interessant in omgevingen waar je hoge eisen stelt aan de stabiliteit van je netwerk.
Wat betekenen UTP, FTP en S/FTP?
Bij netwerkkabels kom je verschillende afkortingen tegen:
- U = Unshielded: niet afgeschermd
- F = Foil: afscherming met folie
- S = Shield: gevlochten afscherming
- TP = Twisted Pair: getwiste aderparen

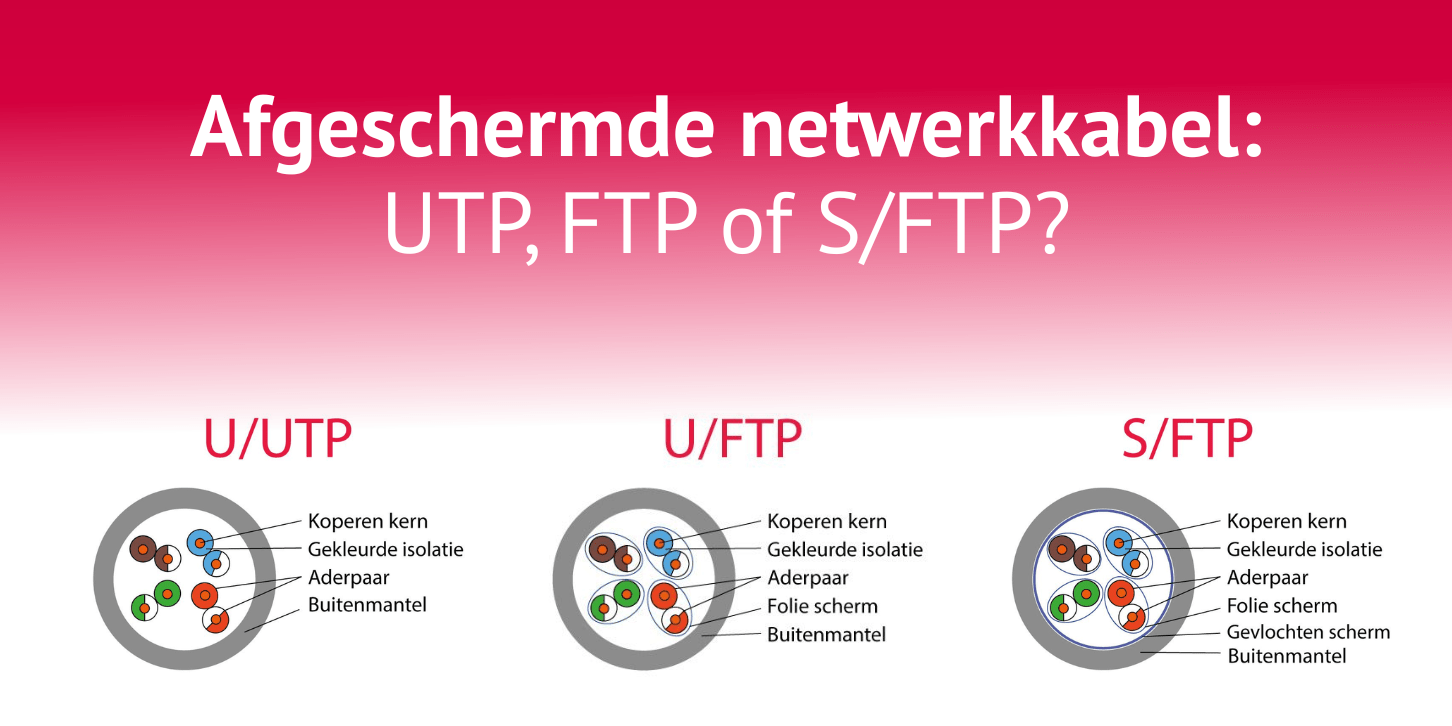

De meest voorkomende uitvoeringen zijn:
U/UTP
De aderparen en de kabel als geheel zijn niet afgeschermd. Dit type kabel wordt vaak toegepast in omgevingen met weinig elektromagnetische verstoring.
U/FTP
Ieder aderpaartje is afzonderlijk voorzien van folie, maar er zit geen gezamenlijke afscherming om alle paren.
S/FTP
Ieder aderpaartje is afzonderlijk met folie afgeschermd en rondom alle aderparen zit daarnaast een gevlochten scherm. Datwyler past deze constructie veel toe bij hoogwaardige datakabels vanwege de goede EMC-eigenschappen.
Goed om te weten: de term ‘FTP-kabel’ wordt in de praktijk veel gebruikt als algemene benaming voor een afgeschermde kabel. De volledige aanduiding, zoals U/FTP of S/FTP, vertelt je preciezer hoe de kabel is opgebouwd.
Wat zijn de voordelen van een afgeschermde kabel?
Het belangrijkste voordeel van een afgeschermde netwerkkabel is de bescherming tegen elektromagnetische invloeden van buitenaf.
Hierdoor profiteer je onder andere van:
- minder gevoeligheid voor externe storingen;
- stabielere transmissieprestaties;
- betere EMC-eigenschappen;
- meer zekerheid in omgevingen met veel elektrische apparatuur.
Een goede afscherming maakt een kabel overigens niet automatisch sneller. De maximale datasnelheid en bandbreedte worden onder andere bepaald door de kabelcategorie en de complete netwerkverbinding.
Wanneer kies je voor UTP en wanneer voor een afgeschermde kabel?
In een normale kantooromgeving met weinig storingsbronnen kan een U/UTP-kabel een prima keuze zijn.
Installeer je kabels in een industriële omgeving, in de buurt van zware machines, koelinstallaties of voedingskabels? Dan is de kans op elektromagnetische interferentie groter en ligt een afgeschermde oplossing zoals U/FTP of S/FTP meer voor de hand.
Kijk daarom altijd naar de complete situatie. Niet alleen de categorie van de kabel, maar ook de toepassing, het kabeltracé en de aanwezige storingsbronnen bepalen welke kabel het beste bij jouw installatie past.
Let op de complete netwerkverbinding
Kies je voor een afgeschermd netwerk? Zorg er dan voor dat ook de connectoren, keystones, patchpanelen en patchkabels geschikt zijn voor een afgeschermde verbinding. Zo kan de afscherming door de complete verbinding worden doorgezet.
Welke netwerkkabel heb jij nodig?
U/UTP, U/FTP of S/FTP? De beste keuze hangt af van jouw toepassing en de omgeving waarin je het netwerk installeert.
