UTP of FTP? Verschil tussen U/UTP, U/FTP en S/FTP

Ga je een kopernetwerk aanleggen? Dan kom je al snel termen tegen als UTP, FTP, U/FTP en S/FTP. Maar wat betekenen deze afkortingen precies? En wanneer kies je voor een afgeschermde of juist niet-afgeschermde netwerkkabel?

De juiste keuze hangt vooral af van de omgeving waarin je de kabel installeert, de gewenste netwerkprestaties en mogelijke elektromagnetische storingsbronnen.

Allereerst is het goed om te begrijpen dat telecommunicatie bekabelingssystemen (gestructureerde bekabeling) geschikt zijn voor allerlei toepassingen, zoals datacommunicatie, analoge en ISDN-telefonie, Wi-Fi en tenslotte industriële automatisering. Hierbij kunnen er meerdere snelheden per seconden behaald worden, variërend van 10 Mbps tot 100 Gbps.

Om aan de eisen van tegenwoordig te kunnen voldoen, heeft Redlink degelijke, koperen kabels in het assortiment. De afkortingen die wij hierbij hanteren volgens de ISO/IEC 11801:2002 norm, zijn:

• U = Unshielded: niet afgeschermd
• F = Foil: afscherming met folie
• S = Shield: gevlochten afscherming
• TP = Twisted Pair: getwiste aderparen

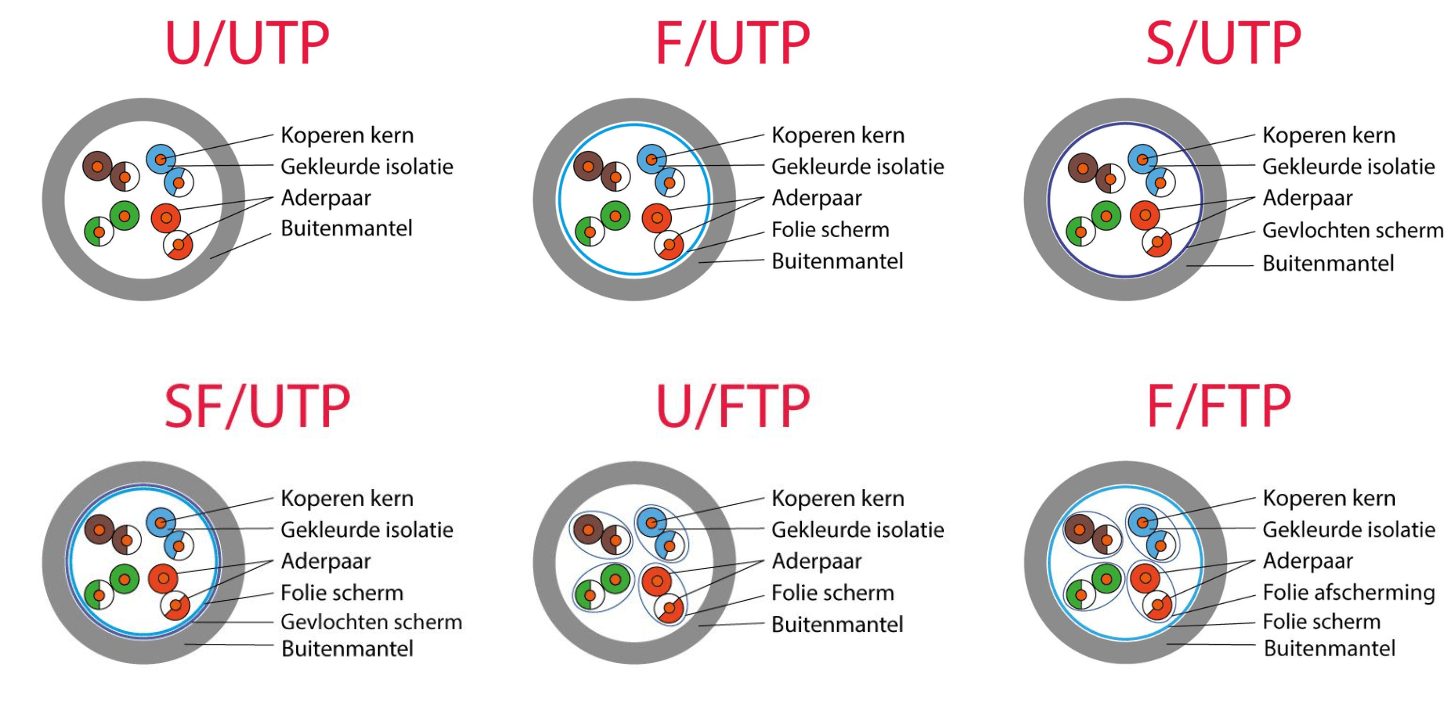

Je komt deze afkortingen ook bij veel andere producten van andere leveranciers tegen. Hieronder volgt een uitleg van de verschillende typen kabels aan de hand van afbeeldingen.

Bij een U/UTP-kabel zijn zowel de afzonderlijke aderparen als de kabel als geheel niet afgeschermd.

U/UTP wordt veel toegepast in omgevingen waar weinig elektromagnetische storingsbronnen aanwezig zijn.

Bij U/FTP is ieder getwist aderpaar afzonderlijk voorzien van folie. Rond alle aderparen samen zit geen extra afscherming.

Hierdoor worden de aderparen beter beschermd tegen onderlinge en externe elektromagnetische invloeden.

Een S/FTP-kabel heeft folie rond ieder afzonderlijk aderpaar én een gevlochten scherm rondom alle aderparen.

Hierdoor biedt S/FTP een hoge mate van afscherming en is deze constructie geschikt voor omgevingen waar je hogere eisen stelt aan EMC en storingsbestendigheid.

Goed om te weten: de term 'FTP-kabel' wordt in de praktijk vaak gebruikt als algemene benaming voor een afgeschermde netwerkkabel. Met aanduidingen zoals U/FTP en S/FTP kun je veel preciezer zien hoe de kabel daadwerkelijk is opgebouwd.

Duidelijk! We weten nu de verschillen tussen UTP en FTP kabels, voorheen beschreven als UTP, STP en FTP kabel, met de mogelijke constructies. Maar wat betekent AWG nu bij koperen kabels?

AWG staat voor American Wire Gauge, wat een standaard is voor de dikte van een draad. Voor UTP betekent dit meestal een AWG van 23 of 24. Hoe lager het getal is, hoe dikker de kabel is.

Het is nagenoeg onmogelijk om een eenduidig antwoord te geven op die vraag, omdat de keuze voor het type netwerk van een groot aantal factoren afhangt. Eigenlijk begint het allemaal bij de omgeving waar het netwerk zich in bevind. Is het een industriële of een kantooromgeving? Kunnen er veel externe factoren invloed (interferentie) hebben op de bekabeling? Welke eisen worden er gesteld aan het netwerk?

Bij een fabricagehal met zware elektrische machines en voedingskabels of een vriesmagazijn met vries- en koelinstallaties hebben we bijvoorbeeld al gauw te maken met sterke (elektromagnetische) interferentie van buitenaf. In die gevallen is een afgeschermd (shielded) netwerk de juiste keuze.

Want hoe meer interferentie (veroorzaakt door storingsbronnen), hoe beter een kabel (of de voorziening waar de kabel in komt te liggen) afgeschermd dient te zijn. Denk aan kabeltracé’s met scheidingsschoten of stalen buizen waar de datakabel doorheen gelegd kan worden. In die gevallen komen we op een S/FTP kabel. Bijvoorbeeld de Cat7a/Fa, S/FTP Datakabel van Datwyler.

Maar gaat het bijvoorbeeld om een kantooromgeving, dan spelen andere factoren zoals bandbreedte een belangrijke rol. Afhankelijk van de behoefte aan snel en stabiel internet kan een keuze worden gemaakt voor een bepaald type categorie netwerk. Gaat het bijvoorbeeld om PC-gebruikers die de hele dag door uploaden, streamen of op welke manier dan ook met het internet verbonden (moeten) zijn, dan is een grote bandbreedte vereist. Want veel (data)verkeer = grote bandbreedte. Kabels met een hoge bandbreedte (hoger dan 250 Mhz) zijn over het algemeen afgeschermd (shielded).

Als u veel bandbreedte behoeft is een Cat6A kabel van het type U/FTP of S/FTP een goede optie. Deze kabels hebben een grote bandbreedte, namelijk minstens 500 Mhz. 500 Mhz is overigens ook de minimale bandbreedte van een kabel om Cat6A of Cat6a/EA te mogen heten. Het verschil tussen die twee is ook moeilijk te duiden, dus daar gaat het volgende artikel over.

Gaat het om een normale kantooromgeving (bijvoorbeeld met alles in de cloud) dan kunnen we vaak uit de voeten met een U/UTP Cat5e, Cat6 of zelfs Cat6A netwerk. Het hangt nog af van de eisen voor bandbreedte. Het type 662 van Datwyler, een Cat6 U/UTP kabel, is bijvoorbeeld een kabel die voldoet aan veel basiseisen:

Heb je toch behoefte aan meer bandbreedte, maar hoeft het netwerk niet per se afgeschermd te zijn? Dan kun je kiezen voor de U/UTP, Cat6A Datakabel van Metz.
