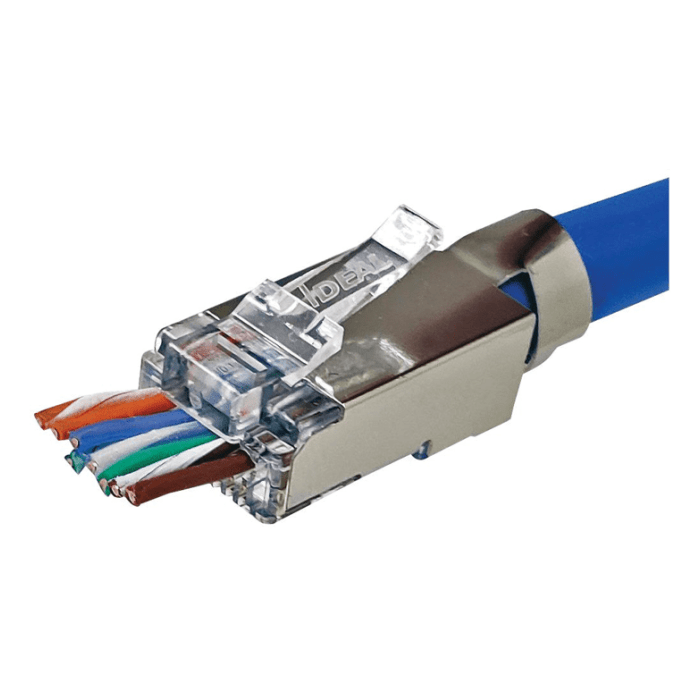

IDEAL, Cat6A Shielded RJ45 plug (FT45 Feed-Thru doorvoer connector)

Feed-Thru-stijl vereenvoudigt de montage en verificatie van de juiste draadvolgorde
Intern afschermingsontwerp voor contact met kabelfolie of aarddraad.
Voor afgeschermde of onafgeschermde CAT6A, CAT6 of CAT5e connectoren met geïsoleerde geleiderdiameter van 0,040” tot 0,048”, max. manteldiameter van .320"
8-positie, 8-contact RJ-45 met 50 micron vergulde pincontacten.
Max. aanbevolen buitenkabeldiameter van 0,260”
De 85-368 afgeschermde of niet-afgeschermde CAT6A, CAT6 of CAT5e modulaire plug vereenvoudigt de montage van de kabel naar de connector doordat de draden door de voorkant van de connector kunnen worden gevoerd nadat de kabel is ingebracht, zodat de gebruiker kan controleren of de geleiders in de juiste volgorde staan ​​voordat ze worden gekrimpt de aansluiting.
De 85-368 heeft een bevestigde metalen behuizing die is ontworpen om een ​​ononderbroken pad te bieden voor de kabelafscherming om door de connector en in de afgeschermde poort van het apparaat te gaan. De connector heeft interne afgeschermde aansluitpunten aan de boven- en onderkant van de connector voor kabelfolie of aarddraad om contact te maken binnen de plug.
De stekkers zijn compatibel met afgeschermde of niet-afgeschermde CAT6A, CAT6 of CAT5e met een geïsoleerde geleiderdiameter van 0,040” tot 0,048”, max. manteldiameter van .320".
Het ontwerp uit één stuk maakt gebruik van een kabelvoorbereiding in feed-thru-stijl, waardoor ongeveer 1 "van de geleiders wordt blootgesteld aan de doorvoer van de plug voorafgaand aan de afsluiting.
Een extra stap vereist dat de folie over de mantel wordt teruggevouwen, of om de aarddraad wordt gewikkeld, om geleiding met de plugafscherming te garanderen.
Deze connector is compatibel met de IDEAL 30-495 modulaire plug-krimptang of de 33-507 en 33-508 heupkits.
