Industriele DIN Rail Switch, 1xRJ45 10G/5G/2.5G/1G/100M en 1xSFP+ 10GBase-X, excl. SFP

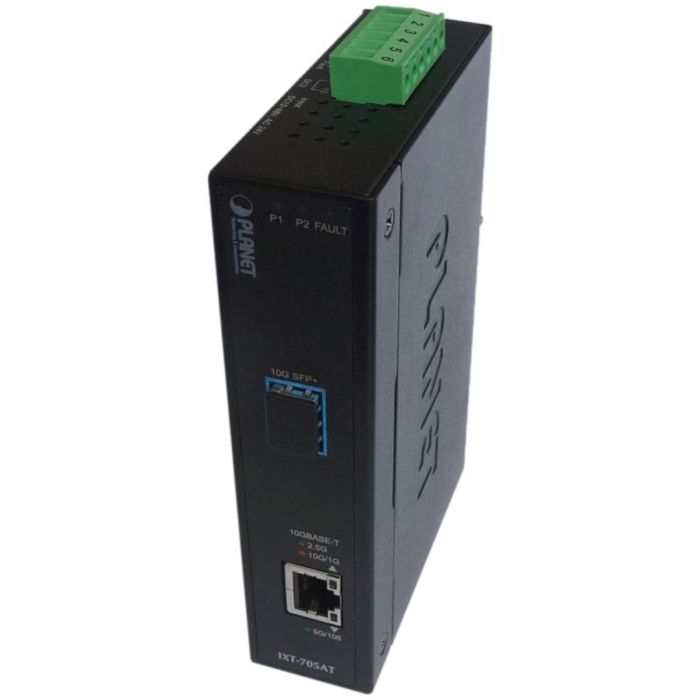

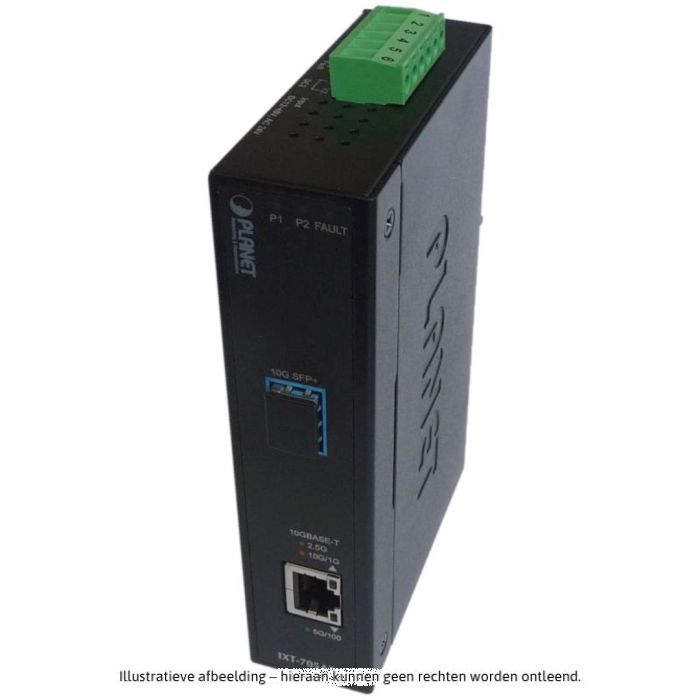

Industriële 10 Gigabit Ethernet Media Converter – 1x RJ45 + 1x SFP+
Deze industriële media converter biedt krachtige 10 Gigabit prestaties voor netwerken waar hoge snelheid en robuuste betrouwbaarheid vereist zijn. Met één multi‑snelheids RJ45‑poort (10G/5G/2.5G/1G/100M) en één 10GBASE‑SR/LR SFP+‑fiberinterface is hij ideaal voor backbone‑connectiviteit en glasvezeluitbreiding in zware omgevingen. De compacte IP30 metalen behuizing met DIN‑rail en wandmontage opties maakt installatie eenvoudig, zelfs in beperkte ruimtes.

Hoogtepunten

• Koper Interface: 1 x 10/5/2.5/1/0.1 Gbps RJ45 (auto‑MDI/MDI‑X, auto‑negotiation)
• Fiber Interface: 1 x 10GBASE‑SR/LR SFP+ (met compatibiliteit voor 100BASE‑FX via geschikte modules)
• Behuizing: IP30 metalen case voor robuuste bescherming
• Montage: DIN‑rail kit en wandmontagebeugel inbegrepen
• Temperatuurbereik: ‑40 °C tot +75 °C
• ESD‑bescherming: 6 kV DC

Status LED‑Indicatoren

• System:
  • Fault Alert – Rood
  • PWR – Groen
• RJ45 Poort:
  • 10 Gbps LNK – Oranje
  • 5/2.5/1/0.1 Gbps LNK – Groen

Connector & Aansluiting

• Voedingsconnector: Verwijderbare 6‑pins terminal block
• Pinout:
  • Pin 1/2 – Power 1
  • Pin 3/4 – Fault Alarm
  • Pin 5/6 – Power 2
• Alarm: 1 relaisuitgang bij stroomuitval (1 A @ 24 V DC)

Prestaties & Ethernet

• Flow Control: Back pressure (half duplex) / IEEE 802.3x (full duplex)
• Fabric: 20 Gbps interne doorvoercapaciteit
• Address Table: 9K entries met automatische learning & aging
• Jumbo Frame: Tot 16 K

Netwerk Kabels & Afstanden

• 10G/5G/2.5G/1G/100M BASE‑T:
  • 10G – Cat6A/7
  • 5G – Cat6/6A/7
  • 2.5G/1G – Cat5e/6/6A/7
  • 100M – Cat5/5e/6/6A/7
  • Kabel‑afstand max. 100 m (UTP/STP)
• 10GBASE‑SR/LR/BX via SFP+:
  • Multi‑mode (50/125 µm of 62.5/125 µm): tot 300 m
  • Single‑mode (9/125 µm): tot 60 km

Standaarden & Certificeringen

• Netwerkstandaarden: IEEE 802.3u / 802.3ab / 802.3bz / 802.3an / 802.3ae / 802.3x
• Regelgevingscertificaten: FCC Part 15 Class A, CE
• Stabiliteitstests:
  • IEC60068‑2‑32 Free fall
  • IEC60068‑2‑27 Shock
  • IEC60068‑2‑6 Vibration

Omgeving

• Bedrijfstemperatuur: -40 ~ +75 °C
• Opslagtemperatuur: -40 ~ +75 °C
• Luchtvochtigheid (Operating/Storage): 5% ~ 95% (non‑condensing)

Let op

De levering is exclusief voeding Artnr. 05067124V30W en SFP-modules Artnr. R22138 (MultiMode) of Artnr. R22139 (SingleMode)
