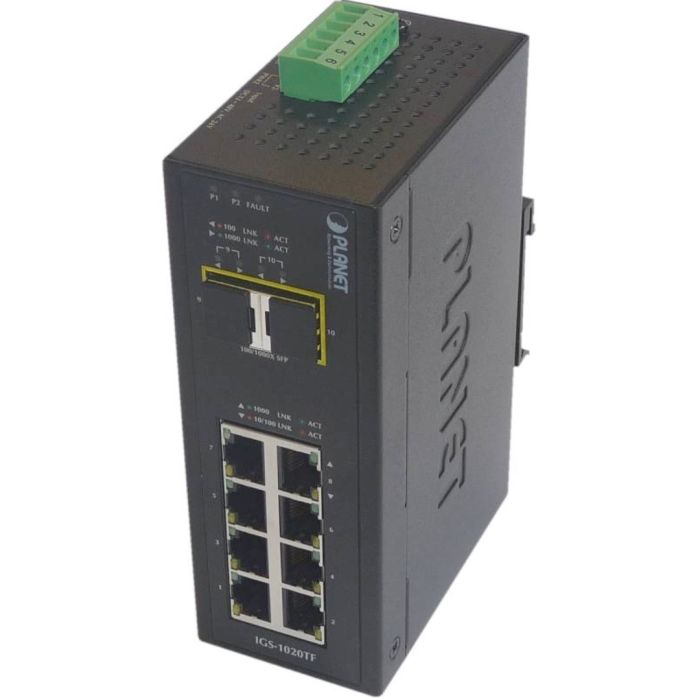

Industriele DIN Rail Switch, 8xRJ45 10/100/1000Base-T naar 2xSFP 100/1000X, excl. SFP

Industriële Managed Gigabit Switch – 8x RJ45 + 2x SFP, robuust en breed inzetbaar
Deze industriële switch biedt acht 10/100/1000BASE‑T RJ45‑poorten en twee 1000BASE‑SX/LX/BX SFP‑slots voor flexibele netwerkuitbreiding via koper en glasvezel. Met zijn Store‑and‑Forward architectuur, robuuste IP30 metalen behuizing en brede temperatuurbereik is de switch ideaal voor veeleisende industriële toepassingen zoals automatisering, surveillance, backbone connectiviteit en fabrieksnetwerken. De switch ondersteunt redundante voeding, uitgebreide LED‑statusindicatoren en solide fysische bescherming.

Hoogtepunten

• Koperpoorten: 8 x 10/100/1000BASE‑T RJ45 (auto‑MDI/MDI‑X, auto‑negotiation)
• SFP/mini‑GBIC Slots: 2 x 1000BASE‑SX/LX/BX SFP (Port 9 en 10)
• Compatibiliteit: Ondersteunt 100BASE‑FX SFP modules
• Switch type: Store‑and‑Forward met 20 Gbps non‑blocking fabric
• Jumbo Frames: Tot 9216 bytes
• Redundante voeding: DC 12~48 V of AC 24 V met polariteit reverse bescherming
• Behuizing: IP30 metalen case
• Montage: DIN‑rail kit en wandmontage mogelijkheid

Status LED‑Indicatoren

• System & Power:
  • DC Power 1 – Groen
  • DC Power 2 – Groen
  • Power Fault – Rood
• Per RJ45 Poort (1‑8):
  • 1000 LNK/ACT – Groen
  • 100 LNK/ACT – Oranje
• Per SFP Interface (9‑10):
  • 1000 LNK/ACT – Groen
  • 100 LNK/ACT – Oranje

Connector & Alarm

• Voedingsconnector: Verwijderbare 6‑pins terminal block
• Pinout:
  • Pin 1/2 – Power 1
  • Pin 3/4 – Fault Alarm
  • Pin 5/6 – Power 2
• Alarmfunctie: Eén relaisuitgang bij stroomuitval (1 A @ 24 V DC)

Prestaties & Switching

• Throughput: 14.88 Mpps @ 64 bytes
• MAC Address Table: 4K entries
• Flow Control: Back pressure (half duplex) / IEEE 802.3x pause frame (full duplex)

Netwerk Kabels & Afstanden

• 10BASE‑T: 2‑pair UTP Cat3/4/5 (max. 100 m)
• 100BASE‑TX: 2‑pair UTP Cat5/5e (max. 100 m)
• 1000BASE‑T: 4‑pair UTP Cat5e/6 (max. 100 m)
• 1000BASE‑SX: Multi‑mode (50/125 µm of 62.5/125 µm) tot 550 m
• 1000BASE‑LX: Single‑mode (9/125 µm) tot 10/20/30/40/50/70/120 km (afhankelijk van SFP module)
• 100BASE‑FX: Multi‑mode tot 2 km / single‑mode tot 20/40/60 km (afhankelijk van SFP module)

Standaarden & Certificeringen

• Ethernet Normen: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3az
• Regelgeving: FCC Part 15 Class A, CE
• Stabiliteitstests:
  • IEC 60068‑2‑32 (free fall)
  • IEC 60068‑2‑27 (anti‑shock)
  • IEC 60068‑2‑6 (anti‑vibration)

Omgeving

• Bedrijfstemperatuur: ‑40 °C ~ +75 °C
• Opslagtemperatuur: ‑40 °C ~ +75 °C
• Luchtvochtigheid (Operating/Storage): 5% ~ 95% (non‑condensing)

Let op

De levering is exclusief voeding Artnr. 05067124V30W en SFP-modules Artnr. R22138 (MultiMode) of Artnr. R22139 (SingleMode)
